Mwongozo Kamili wa Vipengele vya Muundo wa Chuma: Wanachama wa Sekondari na Maelezo ya Muunganisho

Toleo lililopita lilionyesha maelezo na michoro ya mpangilio wa wanachama msingi wa kubeba mizigo na washiriki wa uimarishaji na uthabiti kati yamiundo ya chumavipengele. Kipindi hiki kinaendelea na utangulizi wa vipengee vya upili na vilivyoambatishwa pamoja na viunganishi na viambatisho vya miundo. Chini ni maelezo ya nafasi za mpangilio wa kawaida na orodha kamili za kila sehemu katika majengo ya chuma.

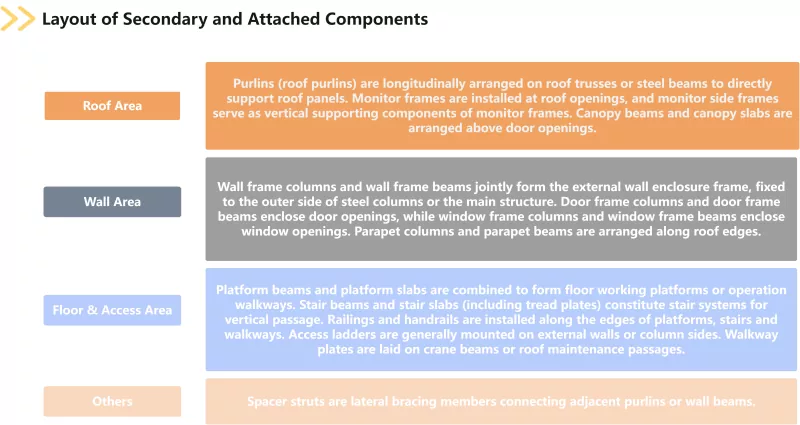

Vipengee vya sekondari na vilivyoambatishwa ni pamoja na purlins, nguzo za fremu za ukuta, mihimili ya fremu za ukuta, fremu za kufuatilia, fremu za kando, mihimili ya ngazi, slabs, mihimili ya jukwaa, slabs za jukwaa, reli, mikondo, ngazi za kufikia, sahani za njia na struts za spacer, nguzo za fremu za mlango, mihimili ya fremu ya mlango, nguzo za fremu, nguzo za fremu, mihimili ya fremu ya dirisha mihimili ya parapet. Purlins zimegawanywa katika purlins za paa na purlins za ukuta, wakati slabs za ngazi hufunika sahani za kukanyaga. Kufanya kazi za ujenzi kama vile ua, kifungu, mwanga wa mchana na uingizaji hewa, vipengele vya pili na vilivyounganishwa vinasambaza mizigo ya upepo, mizigo ya theluji na mizigo mingine kwenye muundo mkuu. Ni sehemu za lazima zinazohakikisha uadilifu na kazi za huduma za majengo ya chuma.

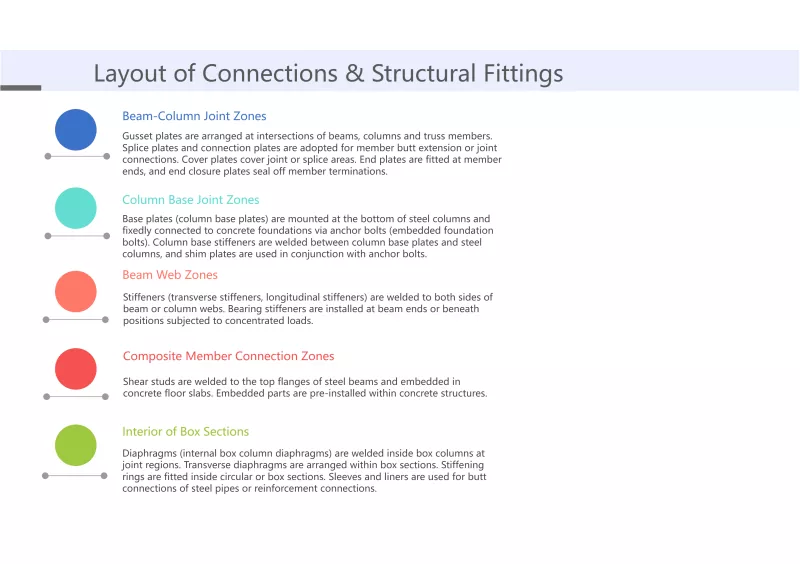

Viunganishi na viunga vya miundo vinajumuisha sahani za gusset, vigumu, viimarishi vya kuzaa, sahani za shim, sahani za kuunganisha, sahani za viungo, sahani za kifuniko, sahani za mwisho za kufungwa, sahani za mwisho, sahani za msingi, vigumu vya msingi wa safu, bolts za nanga za safu, bolts za nguvu ya juu, sehemu za kawaida za kuning'inia, vijiti vya kuning'inia pete, diaphragms na diaphragms transverse. Vigumu vinagawanywa katika vigumu vya kupita na vigumu vya longitudinal; sahani za msingi ni pamoja na sahani za msingi za safu; vifungo vya nanga vya safu pia hujulikana kama bolts za msingi zilizoingia; vipande vya shear pia huitwa viunganishi vya stud; diaphragm hufunika diaphragm za ndani kwa safu wima za sanduku. Kama jamii muhimu yamuundo wa chumavipengele, viunganisho na uwekaji wa miundo huamua moja kwa moja ikiwa wanachama wote wanaobeba mzigo wanaweza kufanya kazi kwa uratibu kwa ufanisi na kama njia ya uhamishaji wa mizigo ni endelevu na ya kuaminika.

Kufikia sasa, kategoria nne kuu za vijenzi vya miundo ya chuma vilivyoainishwa na muundo wa muundo zote zimepangwa. Vipengele vyote hapo juu vinatolewa kwenye michoro za ujenzi wa majengo ya chuma, yaliyojumuishwa katika uchambuzi wa nguvu katika ripoti za hesabu za miundo, na kubakizwa kwa kudumu katika miundo iliyokamilishwa. Mchanganyiko wa vipengele hutofautiana na aina tofauti za mradi. Uelewa sahihi wa uwekaji kazi na mantiki ya mpangilio wa kila aina ya sehemu ni sharti la kuandaa bili sahihi za kiasi na kuamua kwa ukamilifu bei za vitengo, pamoja na msingi wa kuhakikisha kuwa dhamira ya muundo wa miundo ya chuma inaweza kubadilishwa kuwa majengo salama na ya kuaminika.
