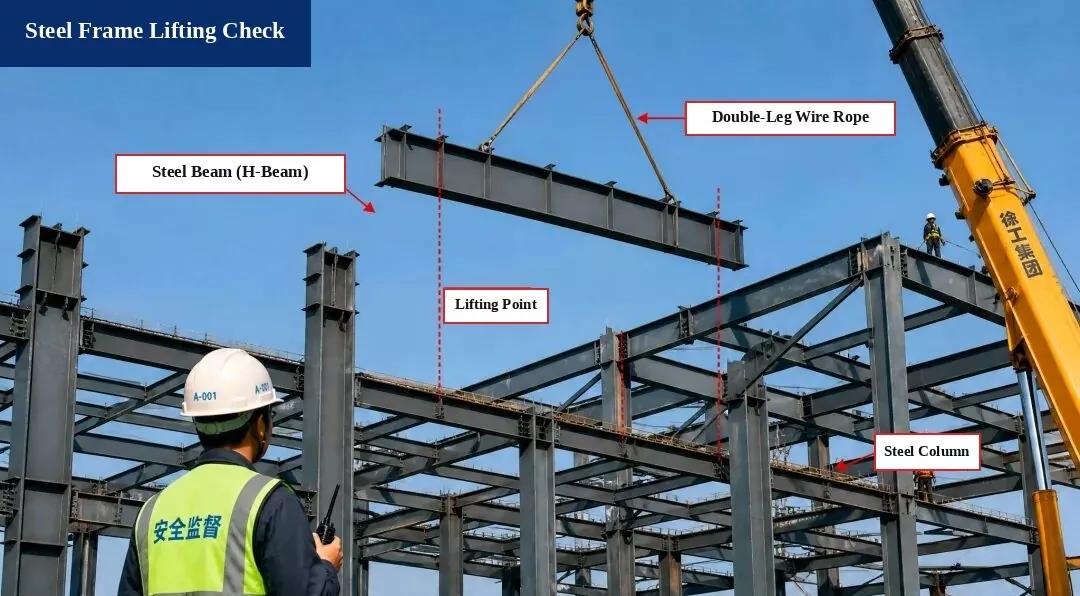

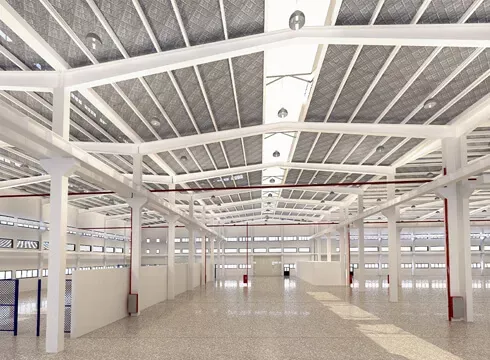

1. Hundi ya Kuinua Fremu ya Chuma (Hesabu ya Kuinua)

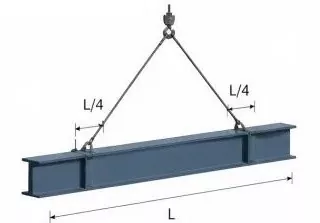

I. Mchoro wa Kuinua

Mwanachama:Boriti ya Chuma H500×200×10×16, Urefu L = 12.0 m

Pointi za Kuinua:Weka L/4 kutoka kila mwisho wa boriti

Pembe ya Tembeo:α ≈ 60°

II. Hesabu ya Mzigo

1. Uzito wa kibinafsi wa Boriti:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Kipengele Cha Kupakia Kinachobadilika:Chukua 1.1

3. Uzito wa Slings:Imepuuzwa (haijalishi)

4. Jumla ya Mzigo wa Kuinua:
P = G × 1.1 = 219.9 kN

5. Mvutano wa Teo (Mzigo Uliosawazishwa):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Ukaguzi wa Usalama wa Sling

1. Aina ya kombeo:φ20 kamba ya waya ya chuma, mzigo wa kuvunja Fb = 360 kN

2. Sababu ya Usalama (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Inakidhi mahitaji ya kawaida!

Angalia Hitimisho:
Operesheni ya kuinua ni salama na inakidhi mahitaji ya nambari.

Viwango vya Marejeleo

• Msimbo wa Ujenzi wa Miundo ya Chuma (GB 50755-2012)

• Kanuni za Kiufundi za Usalama wa Kuinua na Kuinua Katika Ujenzi (JGJ 276-2012)

Vidokezo vya Usalama:

1. Angalia boriti ya chuma, kamba za waya, na zana za kunyanyua kabla ya kuinua ili kuhakikisha kuwa ni salama na za kuaminika.

2. Mpe mtu aliyejitolea kuongoza mchakato wa kuinua. Hakuna mtu anayeweza kusimama chini ya boriti iliyoinuliwa.

3. Acha kuinua kazi mara moja wakati kasi ya upepo inafikia Kiwango cha 6 au zaidi.

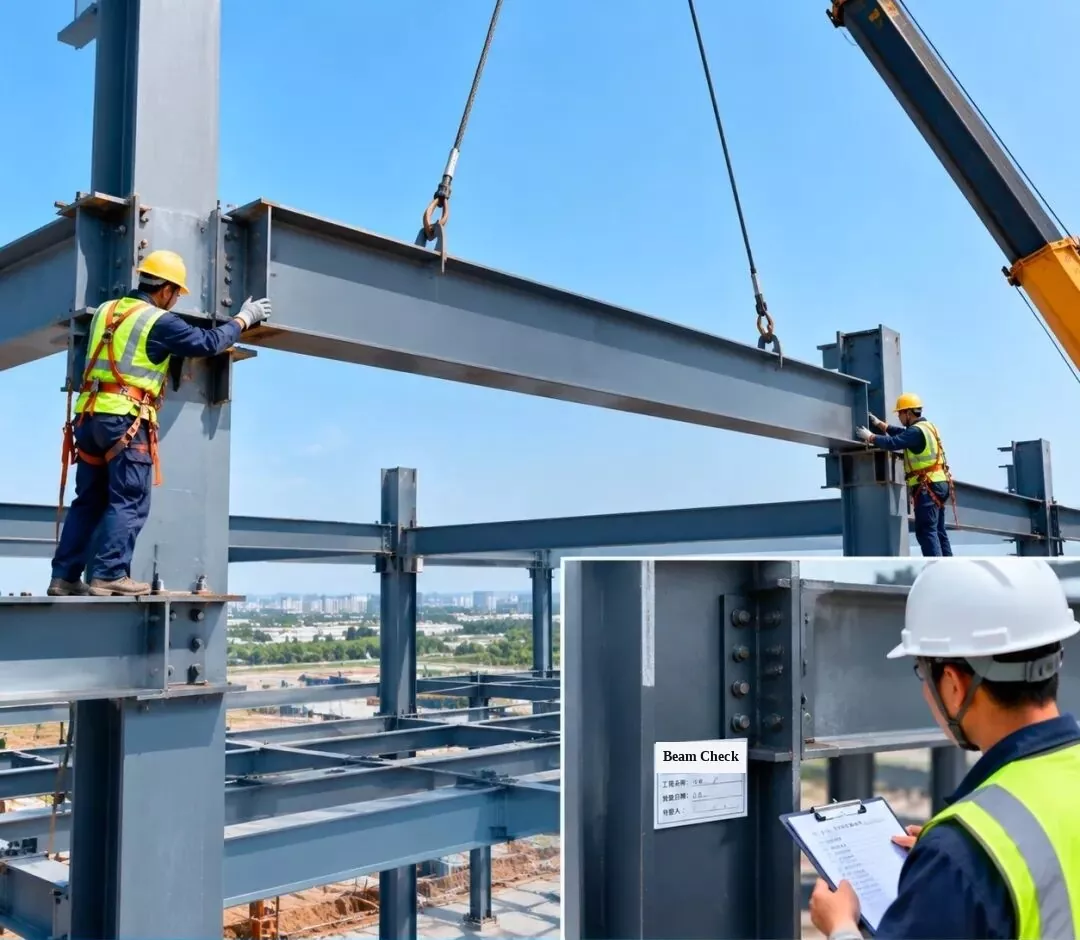

2. Ufungaji na Ukaguzi wa Sura ya Chuma - Ufungaji wa Boriti ya Chuma

Inua boriti ya chuma kwenye nafasi yake iliyopangwa, kisha kagua na uidhinishe viunganishi vya uunganisho ili kuhakikisha kuwa ubora wa usakinishaji unakidhi mahitaji ya muundo.

[Lebo ya Weka kwenye Safu: Ukaguzi wa Ufungaji wa Boriti ya Chuma | Jina la Mradi: Warsha #1 | Tarehe ya ukaguzi | Mkaguzi]

3. Ufungaji na Ukaguzi wa Sura ya Chuma - Ufungaji wa Paa la Paa la Chuma

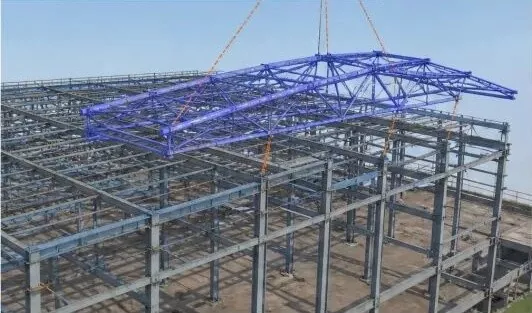

1. Uigaji wa 3D BIM:Kuiga ufungaji wa paa la chuma ili kuboresha mpango wa kuinua na utaratibu wa ufungaji.

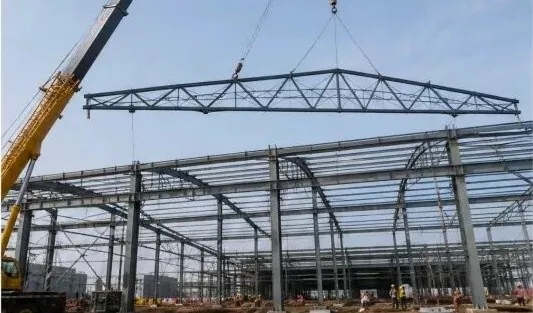

2. Kuinua Paa:Tumia crane ya lori kuinua truss na kuiweka polepole kwenye nafasi huku ukiiweka sawa.

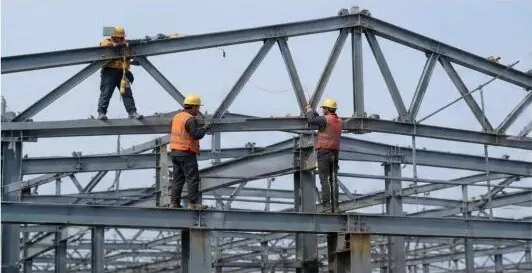

3. Kuweka na Kurekebisha kwa Muda:Baada ya truss ya paa iko, salama kwa muda na urekebishe msimamo wake na urefu (mwinuko).

4. Muunganisho wa Bolt ya Nguvu ya Juu:Kaza bolts za juu-nguvu kulingana na sheria za kubuni ili kuhakikisha uhusiano wenye nguvu.

5. Ukaguzi wa Ufungaji:Angalia urefu wa truss, urefu, kupinda (mchepuko), na upangaji wima ili kuhakikisha kuwa zinakidhi msimbo.

6. Rekodi ya Ukaguzi:Baada ya kupita ukaguzi, jaza fomu ya rekodi na uendelee kwenye hatua inayofuata ya ujenzi.

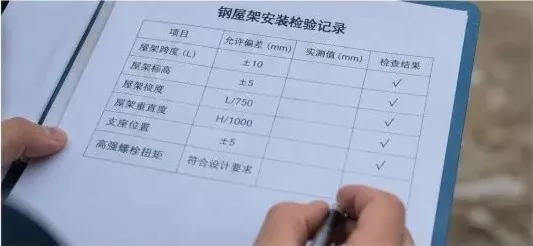

Rekodi ya Ukaguzi wa Ufungaji wa Paa la Chuma

Kipengee cha ukaguzi	Hitilafu inayoruhusiwa (mm)	Thamani Iliyopimwa (mm)	Angalia Matokeo
Muda wa Truss (L)	±10	—	√ (Pata)
Urefu wa Truss ( Mwinuko )	±5	—	√ (Pata)
Kupinda kwa Truss (Mgeuko)	L / 750	—	√ (Pata)
Upangaji Wima wa Truss	H / 1000	—	√ (Pata)
Nafasi ya Msaada	±5	—	√ (Pata)
Torque ya Bolt ya Nguvu ya Juu	Inakidhi mahitaji ya muundo	—	√ (Pata)

Pointi Muhimu za Kudhibiti:

Angalia sehemu zote za chuma zinazoingia kwenye tovuti ili kuthibitisha aina zao, ukubwa, na ubora wa weld;
Tumia mpango wa kuinua salama na wa vitendo ili kuhakikisha usalama wa kuinua;
Kurekebisha na kurekebisha truss haki baada ya kuwekwa katika nafasi;
Kaza bolts zote za nguvu ya juu vizuri na ujaribu torque yao kulingana na nambari;
Fanya ukaguzi kamili ili kuhakikisha kuwa muundo uliosakinishwa unakidhi mahitaji yote ya muundo na msimbo.

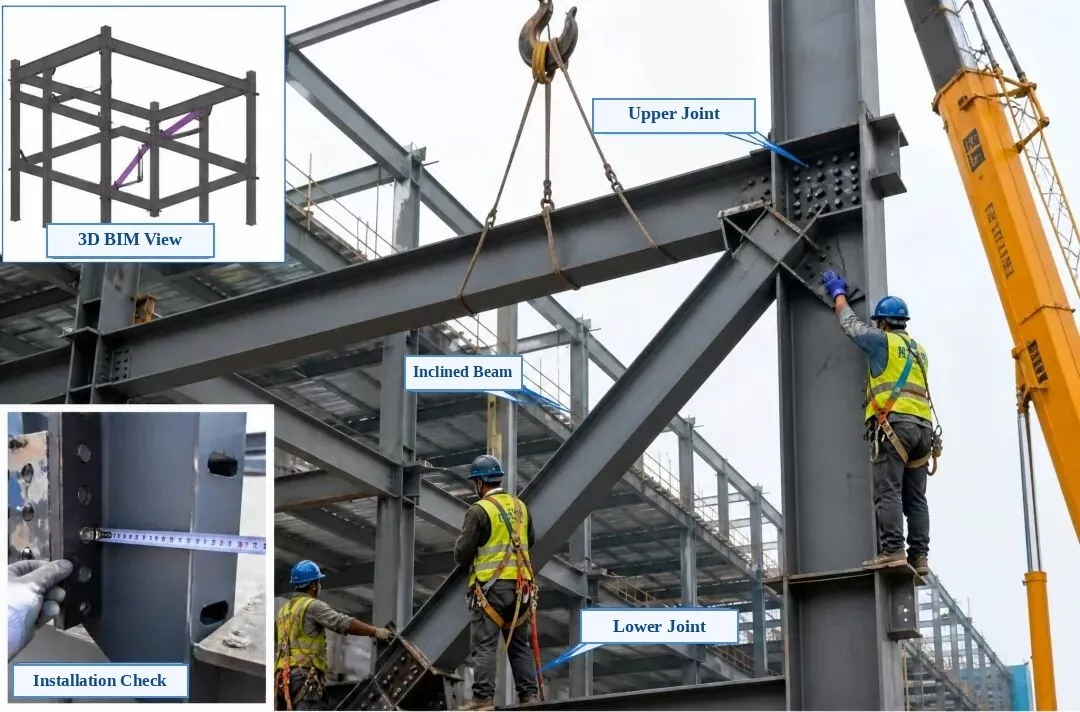

4. Ufungaji na Ukaguzi wa Sura ya Chuma - Ufungaji wa Boriti ya Chuma iliyoingizwa

Lebo za Picha Zilizotolewa:Kipengee cha Juu-Kushoto: Mwonekano wa 3D BIM | Chini ya Kushoto: Angalia Usakinishaji | Picha Kuu: Kiunga cha Uunganisho wa Juu, Boriti ya Chuma Iliyoimarishwa (Kiunga cha Ulalo), Kiunganishi cha Chini

Ufungaji na Ukaguzi wa Fremu ya Chuma - Ufungaji wa Boriti ya Chuma Iliyowekwa

1. Ukaguzi wa Usakinishaji wa Awali:Angalia nambari ya sehemu, saizi, nafasi za shimo la bolt, na mwelekeo wa sahani ya unganisho. Hakikisha kuwa sehemu za mawasiliano ni bapa, safi, na hazina mafuta.

2. Kuinua na Kuweka:Tumia sehemu mbili za kuinua ili kuinua boriti iliyoelekezwa polepole mahali pake. Rekebisha kwa muda na uhakikishe kuwa viungo vya juu na vya chini vinalingana kwa usahihi na safu ya chuma na boriti.

3. Ulinganifu na Marekebisho:Rekebisha mkao wa mstari wa katikati, urefu, na upangaji wima wa boriti inayotega ili kukidhi mahitaji ya muundo. Kamilisha muunganisho wa kudumu baada ya kusawazisha.

4. Njia ya Uunganisho:Unganisha na bolts za nguvu za juu. Zikaze kwa usawa kutoka katikati kuelekea nje hadi pande zote mbili kama inavyotakiwa na muundo, na uweke alama kwenye kila boli baada ya ukaguzi wa pasi za kukaza.

5. Ukaguzi wa Ufungaji:Angalia mkao wa mstari wa katikati, urefu, mpangilio wa wima, kubana kwa mguso wa sahani, na ubora wa kuimarisha bolt. Kila kitu lazima kikidhi Kanuni ya Kukubalika kwa Ubora wa Ujenzi wa Miundo ya Chuma (GB 50205).

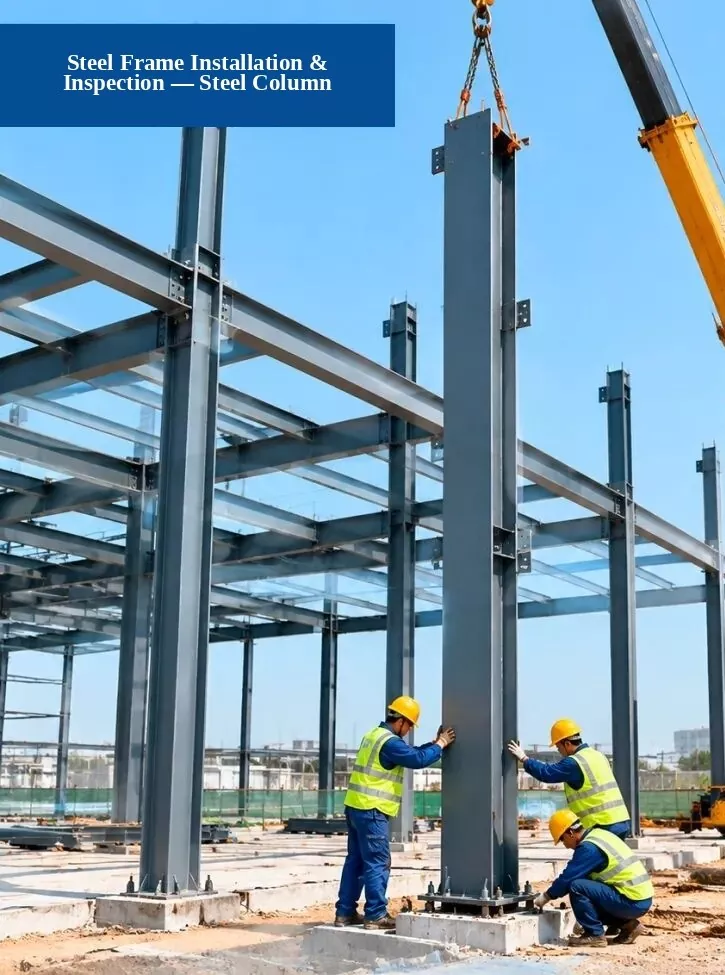

5. Ufungaji na Ukaguzi wa Sura ya Chuma - Ufungaji wa Safu ya Chuma

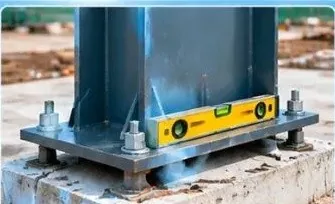

1. Angalia Msingi:Angalia ikiwa nafasi za boti za nanga, urefu wa msingi na vipimo vya msingi vinakidhi mahitaji ya muundo.

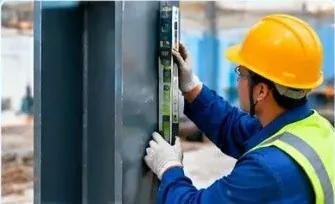

2. Ukaguzi wa Kupangilia Wima:Tumia jumla ya kituo, timazi ya leza, au kiwango cha kunyoosha ili kuangalia jinsi safu wima ya chuma inavyosimama (wima).

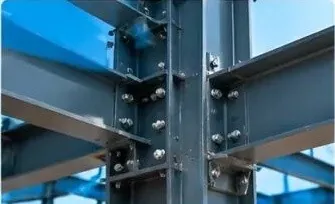

3. Ukaguzi wa Ubora wa Muunganisho:Angalia ikiwa boliti za nguvu ya juu, welds, na sahani za unganisho zinakidhi mahitaji ya kawaida.

Mchakato wa Ujenzi:1. Kazi ya Maandalizi → 2. Inua & Weka Safu ya Chuma → 3. Sakinisha na Ulinde → 4. Ukaguzi na Kukubalika

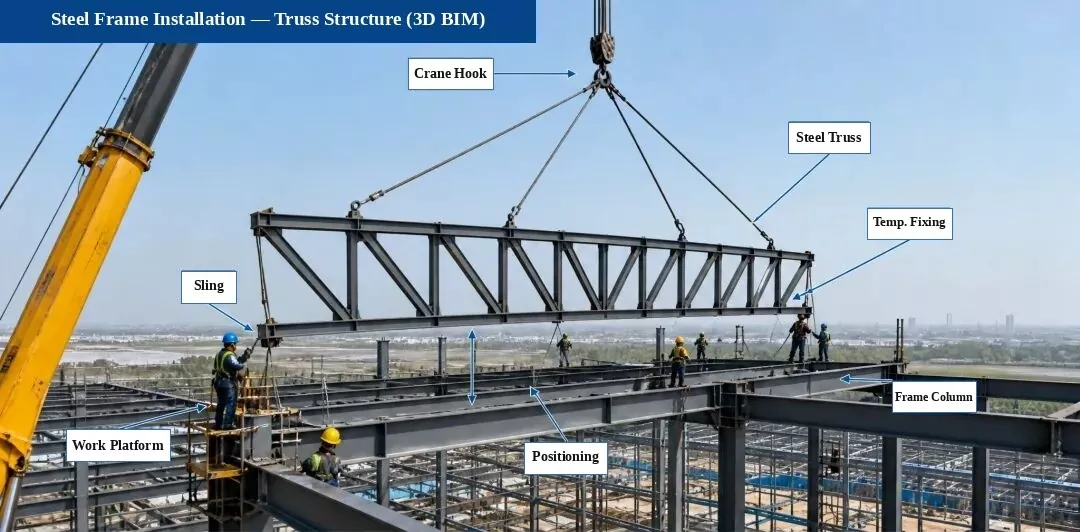

6. Ufungaji wa Fremu ya Chuma - Ufungaji wa Muundo wa Truss (Mchoro wa BIM wa 3D)

Mtiririko wa Mchakato wa Ufungaji:Utafiti na Uwekaji Alama → Angalia Usaidizi → Inua & Mahali → Urekebishaji wa Muda → Upangaji na Marekebisho → Muunganisho wa Bolt Yenye Nguvu ya Juu → Uchomeleaji (ikihitajika)

Pointi Muhimu za Ufungaji:

Kabla ya kuinua, angalia mara mbili mstari wa kituo cha usaidizi, urefu, na nafasi za sehemu zilizopachikwa;
Ambatanisha kamba za mwongozo wa upepo (taglines) wakati wa kuinua ili kuweka truss imara;
Rekebisha na uimarishe kwa muda truss mara baada ya kuwekwa ili kuzuia kupinda au kuvuruga;
Miunganisho ya bolt yenye nguvu ya juu lazima ifuate sheria za muundo na kanuni na kuimarishwa kwa torque inayohitajika;
Ubora wa weld lazima utimize sheria katika Kanuni ya Kukubalika kwa Ubora wa Ujenzi wa Miundo ya Chuma (GB 50205).

Sehemu Muhimu za Ukaguzi (Picha za Tovuti):

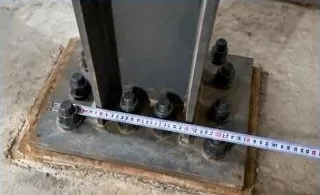

1. Usaidizi & Ukaguzi wa Pamoja

Angalia nafasi na urefu wa boli za usaidizi, sahani za shim na sehemu zilizopachikwa ili kuhakikisha kuwa zinakidhi mahitaji ya muundo.

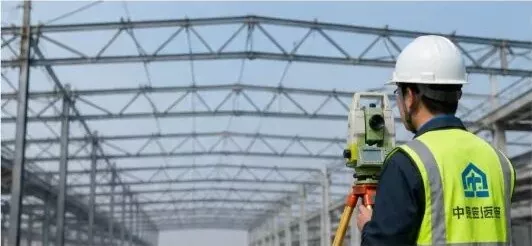

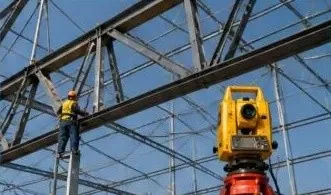

2. Ukaguzi wa Ulinganishaji wa Truss

Tumia kituo cha jumla kupima mstari wa katikati, urefu, na kupinda kwa truss, na ufanyie marekebisho ya upatanisho.

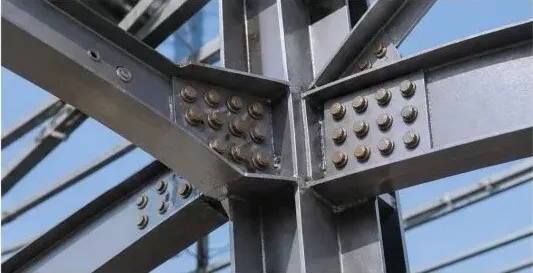

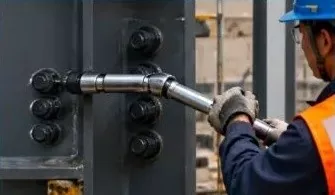

3. Angalia Bolt ya Nguvu ya Juu

Angalia nambari, saizi na torati ya boliti za nguvu ya juu, na uzijaribu tena kama inavyotakiwa na msimbo.

Kumbuka:Muundo wa truss katika mradi huu hukusanywa awali katika kiwanda na kuinuliwa katika sehemu kwenye tovuti ili kuhakikisha usakinishaji sahihi, ubora na usalama.

7. Fremu ya Chuma & Ufungaji na Ukaguzi wa Karatasi ya Paa ya Chuma yenye Profaili

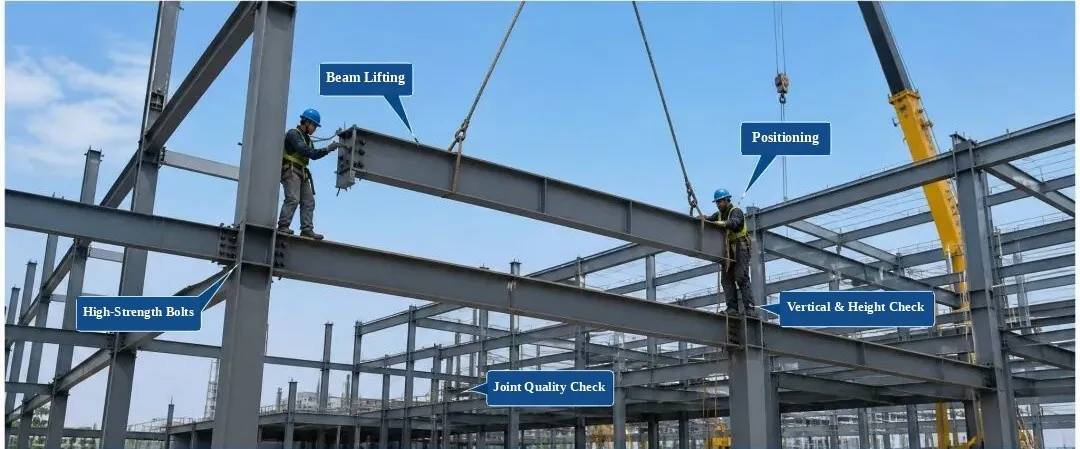

Ufungaji na Ukaguzi wa Sura ya Chuma

(Lebo: Kuinua Boriti, Kuweka, Boliti za Nguvu ya Juu, Ukaguzi wa Wima na Urefu, Ukaguzi wa Ubora wa Pamoja)

1. Ukaguzi wa Sehemu Zinazoingia:Angalia ubora wa nyenzo, saizi, hali ya uso na unyofu. Sakinisha tu baada ya kupita ukaguzi.

2. Udhibiti wa Mchakato:Dhibiti uwekaji wa sehemu, urefu, upangaji wima, na uimarishaji wa bolt wakati wa usakinishaji.

3. Vipengee vya ukaguzi:Msimamo wa mstari wa katikati, urefu, mpangilio wima, usawa wa uso, na ubora wa muunganisho wa bolt.

4. Kiwango cha Ubora:Lazima ifikie Kanuni ya Kukubalika kwa Ubora wa Ujenzi wa Miundo ya Chuma (GB 50205-2020).

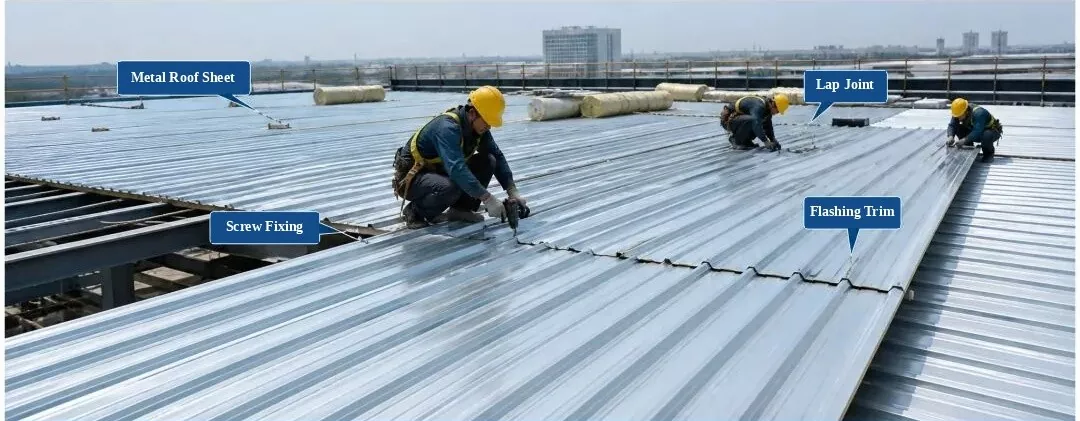

Ufungaji na Ukaguzi wa Karatasi ya Paa ya Chuma yenye Wasifu

(Lebo: Karatasi ya Paa ya Chuma, Kiunga cha Mguu, Urekebishaji wa Parafujo ya Kujigonga, Upunguzaji Unaomulika)

1. Ukaguzi wa nyenzo:Angalia wasifu wa paneli, unene, mipako, na rangi. Tumia tu baada ya kupita ukaguzi.

2. Kanuni za Ufungaji:Pindisha paneli kwa usahihi na urekebishe kwa uthabiti. Weka nafasi ya skrubu ndani ya mipaka ya kawaida, bila skrubu zinazokosekana au zisizowekwa.

3. Vipengee vya ukaguzi:Kutambaa kwa paa, upana wa mwingiliano, nafasi za kufunga na maelezo ya kuzuia maji.

4. Kiwango cha Ubora:Lazima ifikie Kanuni ya Kiufundi ya Uhandisi wa Paa la Chuma (GB 50345-2012).

8. Ufungaji na Ukaguzi wa Sura ya Chuma - Ngazi za Chuma na Ufungaji wa Handrail

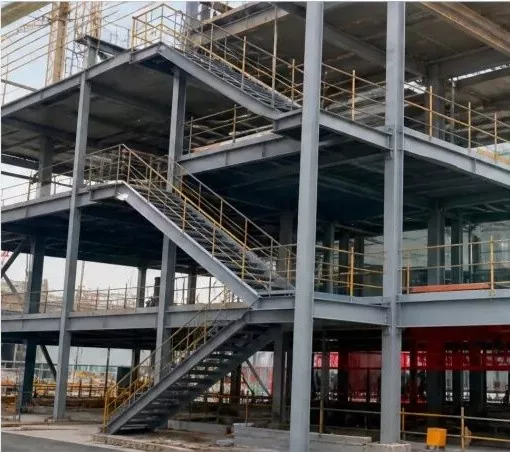

1. Ngazi na Mikono ya Chuma Iliyokamilishwa (Picha ya Tovuti)

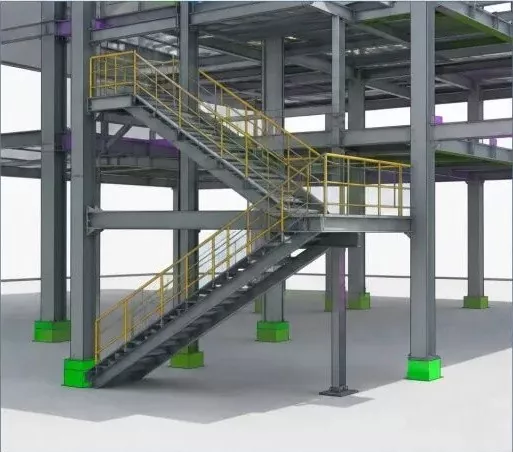

2. Muundo wa 3D BIM (Ngazi za Chuma na Mikono)

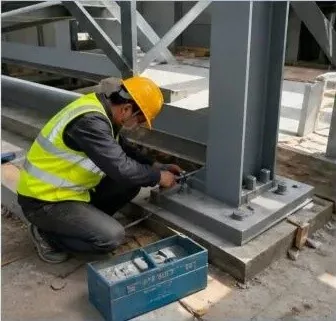

3. Ufungaji wa Ngazi za Chuma (Kazi ya Tovuti)

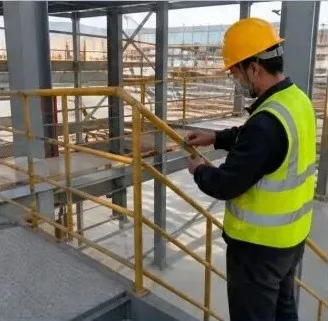

4. Ufungaji wa Handrail (Kazi ya Tovuti)

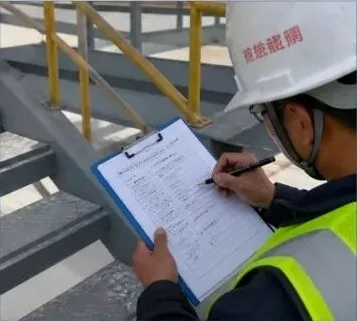

5. Ukaguzi wa Ubora wa Ufungaji (Kagua Tovuti)

Maagizo:

Kabla ya kufunga ngazi za chuma na handrails, angalia mara mbili vipimo vya sehemu, urefu, na vituo vya mpangilio;
Unapotumia miunganisho iliyofungwa, angalia saizi ya bolt, wingi, na torque ili kuhakikisha muunganisho thabiti;
Mikono iliyowekwa lazima iwe imara na iliyonyooka, na welds kamili na laini ambazo zinakidhi mahitaji ya kubuni na kanuni;
Fanya ukaguzi wa ubora baada ya usakinishaji na ujaze rekodi ya ukaguzi ili kuhakikisha ubora wa mradi.

Viwango vya Mchakato wa Ujenzi kwa Miundo ya Chuma (Fremu za Chuma)

Muundo wa chumaeshutumiwa sana katika soko la ujenzi la leo kujenga muafaka wa ujenzi, na watakuwa chaguo kuu kwa miundo ya msingi ya ujenzi katika siku zijazo. Miundo ya chuma ina kategoria nyingi ndogo, aina za muundo, na aina za sehemu. Kulingana na mfumo wa kimuundo, wamegawanywa katika aina nne kuu: muafaka wa portal, gridi za nafasi, trusses, na miundo ya fremu.
