Mkutano wa Muundo wa Chuma Kwenye Tovuti + Mtiririko Muhimu wa Ujenzi wa Hoisting + Mazingatio Muhimu

Utangulizi:Katikaujenzi wa muundo wa chuma, "mkusanyiko wa ardhini + upandishaji muhimu wa crane nzito" (kukusanya muundo kabisa chini na kuuinua katika nafasi kama kitengo kimoja kwa kutumia korongo nzito) ni mojawapo ya mbinu za ujenzi za gharama nafuu, salama, na zinazodhibitiwa ubora zinazopatikana leo.

Ikilinganishwa na "mkusanyiko usio na urefu wa juu" (kukusanya vipengele kipande kwa kipande juu ya hewa), njia hii inapunguza kwa kiasi kikubwa kazi ya hatari kwa urefu, inapunguza viwango vya kasoro za kulehemu, na inadhibiti kwa ufanisi deformation ya muundo. Hata hivyo, inahitaji maandalizi madhubuti ya tovuti, usanidi wa jig wa mkusanyiko wa usahihi wa hali ya juu, hesabu kali za uhandisi wa kunyanyua, na utoaji wa ishara na amri kwenye tovuti bila dosari.

Chini ni mwongozo wa kiufundi wa kina na sanifu wamuundo wa chuma kwenye tovutimkusanyiko na upandishaji muhimu-ulioundwa kwa mtiririko wazi wa kazi na mahitaji ya kiufundi ya moja kwa moja kwa marejeleo rahisi.

I. Muhtasari wa Msingi wa Mbinu ya Ujenzi

Mantiki ya Mtiririko wa Kazi ya Ujenzi: Uundaji wa awali wa vipengele vya chuma katika sehemu → Kusanyiko la ardhi kwenye tovuti kwenye jigi → Urekebishaji wa kulehemu, ukaguzi wa kulehemu (NDT) & mguso wa rangi → Kupandisha sehemu moja muhimu katika nafasi → Kurekebisha na upatanishaji wa muundo.

Faida Muhimu

•  Kazi ya Msingi Kote: Shughuli za msingi hufanywa chini, na hivyo kupunguza kwa kiasi kikubwa hatari za kuanguka na hatari za mwinuko.

•  Ubora Unaoweza Kudhibitika: Kusawazisha, kulehemu na kupanga mipangilio hufanyika katika mazingira tulivu, yanayofikika, kuhakikisha usahihi wa hali ya juu na ubora wa kujenga.

•  Ufanisi wa Juu wa Ujenzi: Uchomeleaji na uwekaji bolti kwenye urefu wa juu hupunguzwa, hivyo kuharakisha maendeleo ya ujenzi.

Mapungufu

•  Eneo Kubwa la Kusanyiko Linahitajika: Inahitaji eneo kubwa, la usawa na lililounganishwa vyema kwa ajili ya kuunganisha kwenye tovuti.

• Kifaa Nzito & Ukaguzi Mkali: Inahitaji korongo za kuinua tani za juu na hesabu kali za uhandisi kwa hali ya kuinua na uwezo wa kubeba mzigo wa udongo.

Matukio Yanayotumika

Ujenzi wa muundo wa chuma wa tovuti wazi, kama vile mihimili mikubwa ya chuma, moduli za chuma za paa, fremu za chuma zenye upana wa sehemu nyingi, na miunganisho ya kreni za kazi nzito.

II. Kamilisha Mtiririko wa Ujenzi Sanifu

Mtiririko wa Kawaida wa Mchakato: Maandalizi ya Ujenzi → Usawazishaji wa Tovuti → Kuweka Jig ya Kusanyiko na Kukubalika → Kupokea Kipengee & Kukagua Tena → Kusasisha Sehemu ya Ardhi → Kazi za Kuchomea → Jaribio la Kuchomea (NDT) & Kugusa Rangi ya Kuzuia Kutu → Kuinua Lugi na Uwekaji wa Kitengo → Mtihani wa Kuinua Mizani Marekebisho Mazuri na Urekebishaji wa Muda → Kukagua tena Vishoka vya Gridi na Mwinuko → Muunganisho wa Kudumu na Kufunga → Uondoaji wa Mitambo → Kukubalika kwa Mradi → Kuvunjwa kwa Jig ya Bunge

1. Maandalizi ya Ujenzi wa Awamu ya Mapema (Hatua Muhimu Zaidi)

Ikiwa maandalizi ya awali hayatoshi, masuala kama vile ugeuzaji muundo, kupindua, au hitilafu za ukubwa zinaweza kutokea kwa urahisi wakati wa kuunganisha na kuinua. Zingatia kabisa kazi hizi 4 za msingi:

•  Panga Kwanza: Tayarisha mpango maalum wa kuinua. Kwa hatari kubwa, shughuli muhimu sana, ukaguzi wa wataalam na idhini rasmi ni lazima. Kamilisha hesabu za kina za uhandisi kwa hali ya uendeshaji wa crane, mafadhaiko ya wanachama, uwezo wa kubeba ardhi, na mizigo ya kuinua.

• Uthibitishaji wa Nyenzo na Hati: Kagua vyeti vya ulinganifu vya kiwandani, ripoti za majaribio ya kinu (MTR), rekodi za majaribio ya kiwandani zisizoharibu (NDT) na laha za uthibitishaji za vipimo. Zuia vipengee vyovyote visivyofuatana kuingia kwenye tovuti ya kazi.

•                                                  YA Mpangilio ] Kwa misingi laini ya udongo, chimbua na ubadilishe na kujaza nyuma, shikana, na tengeneza/fanya ardhi iwe ngumu mapema.

•  Muhtasari wa Usalama wa Wafanyikazi: Welders, waendeshaji kreni, vitoa ishara na vidhibiti lazima wawe na vyeti halali vya kuhitimu. Fanya muhtasari kamili wa usalama na kiufundi kwa wafanyikazi wote, ukifafanua majukumu ya mtu binafsi na marufuku ya usalama.

2. Usanidi wa Jig wa Bunge na Kukubalika

Jig ya mkutano (sura ya usaidizi wa ardhi) ni muhimu kwa usahihi wa mkutano. Mkutano wa kawaida au wa chini, mifumo ya muda ni marufuku kabisa!

•  Tumia Chuma cha Kawaida cha Muundo: Tengeneza vijiti kwa kutumia sehemu za chuma za kawaida za kitaifa ili kuhakikisha uthabiti na uthabiti wa kutosha, kuzuia kutulia ardhini, mgeuko wa muundo au kutikisika baada ya kupakiwa.

•  Mipangilio na Msimamo Sahihi: Weka mistari ya mwongozo kwa usahihi; dhibiti madhubuti shoka za gridi ya taifa, mwinuko, na usawa. Kwa vipengee vyenye upana mkubwa, jenga kwenye pre-camber (curve ya juu ya kukusudia) kulingana na vipimo vya muundo ili kukabiliana na kuzorota kwa siku zijazo chini ya mizigo ya huduma.

•  Ukaguzi na Uondoaji wa Kujitolea: Ukaguzi maalum lazima ufanyike baada ya kukamilisha usanidi wa jig. Rekodi na uhifadhi kwenye kumbukumbu vipimo vyote vya ukubwa, mwinuko na unene. Jig inaweza kutumika tu baada ya kuondoka rasmi

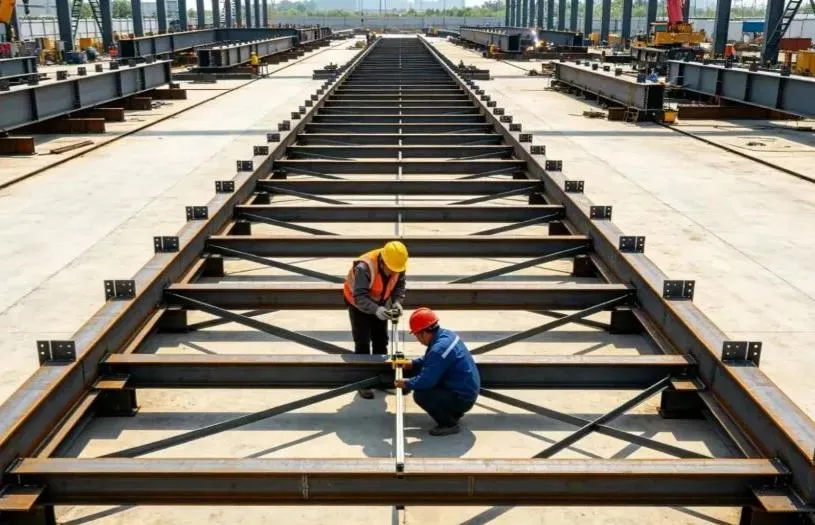

3. Utoaji wa Sehemu na Mkutano wa Ardhi

Mkusanyiko wa ardhi ni mchakato muhimu wa kudhibiti ubora wa jumla wa muundo. Udhibiti sahihi ni muhimu:

•  Ukaguzi wa Kipengele Kinachoingia: Kagua kila kijenzi unapowasili ili kuona mwonekano, ubadilikaji wa usafirishaji, mipako ya kinga na upangaji wa shimo la boli. Nyoosha na urekebishe kasoro zozote ndogo kabla ya kusanyiko.

•  Jig Position & Adjustment: Baada ya kuketi vipengele kwenye jig, tumia jaketi za hydraulic na nyaya za guy ili kusawazisha na kudhibiti kwa uthabiti umbali, mistari ya mhimili, mwinuko, pengo la mizizi (pengo la kufaa kwa viungo), na upangaji wima.

•  Uchomeleaji wa Tack na Wachomeleaji Walioidhinishwa: Wachomeleaji walioidhinishwa lazima wachomelee tack (viunzi vya kushikilia kwa muda). Urefu wa weld wa tack na ukubwa wa mguu wa fillet lazima ufikie viwango vya kiufundi, kuzuia porosity, nyufa, na dosari nyingine za kulehemu.

•  Kuchomelea kwa Ulinganifu na Kupunguza Mfadhaiko: Uchomeleaji rasmi lazima ufuate kikamilifu kanuni za "kuchomelea kwa ulinganifu" na "kuchomelea kwa hatua za nyuma" (kuchomelea katika sehemu fupi zinazopishana) ili kutoa mfadhaiko wa mafuta kwa usawa na kupunguza migongano. Kwa sahani nene za chuma, tekeleza kwa ukali preheating na interpass udhibiti wa joto.

•  Uthibitishaji Baada ya Kusanyiko: Baada ya kukamilika kwa mkusanyiko, pima kwa ukamilifu vipimo vya jumla, thamani za camber na unyofu wa upande ili kuhakikisha utii kamili wa misimbo ya uhandisi na michoro ya muundo.

4. Weld Ukaguzi na Anti-Corrosion Rangi Touch-up

•  Jaribio Lisiloharibu (NDT): Fanya Majaribio ya Kitaalamu (UT) au Majaribio ya Radiografia (RT) kulingana na vipimo vya muundo. Uchimbaji wowote usiotii sheria lazima ung'olewe kabisa, uchomeshwe upya, na kujaribiwa upya hadi 100%.

•  Usafishaji wa Weld & Upakaji Upya: Saga viungo vilivyochomezwa laini, ondoa kutu, slag na spatter, na upake mara moja koti ya kuzuia kutu na koti ya juu inayolingana ili kuhakikisha kuwa kuna mfumo wa kupaka unaoendelea na usiobadilika.

•  Ulinzi wa uso: Linda nyuso za msuguano wa boliti za nguvu za juu, mashimo ya bolt na tabaka zilizokamilika za rangi dhidi ya uchafuzi wa grisi/mafuta na mikwaruzo ya mitambo.

5. Pointi za Kuinua na Uchaguzi wa Rigging

Kanuni ya Usalama ya Kuinua Msingi: Kamwe usibadilishe sehemu za kunyanyua bila idhini, usichanganye wizi usiolingana na usiweke vipengele kwa nguvu zisizofaa.

•  Tumia Mihimili Iliyobuniwa ya Kunyanyua: Kila mara tumia vyombo vya kunyanyua vilivyoundwa awali vilivyoundwa na kiwanda (macho ya pedi). Uchomaji wa kulehemu kwenye tovuti ambao haujaidhinishwa au uchimbaji wa shimo kwa sehemu za kuinua kwa muda ni marufuku kabisa. Vilehemu vyote vya kuinua mizigo lazima vikaguliwe 100% NDT.

• Uhesabuji wa Uwezo wa Kudhibiti: Chagua kamba za chuma, pingu, na slings za kunyanyua kulingana na mizigo iliyokokotolewa, ikijumuisha vipengele vinavyobadilika vya usalama. Kupakia kupita kiasi ni marufuku kabisa.

•  Vilinda Pembe: Sakinisha vilinda pembe (vilainishi/vilinda makali) katika pembe zote zenye ncha kali za sehemu za chuma ili kuzuia kamba za waya zisikatwe au kuharibika.

• Uimarishaji wa Muda: Ongeza viunzi/wanachama wa muda kwenye sehemu nyembamba za muundo au zenye kuta nyembamba (kama vile mihimili mirefu) ili kuzuia kujipinda, kushikana au mgeuko wa ndani wakati wa kunyanyua.

6. Jaribio la Kuinua Majaribio (Lazima Lisirukwe Kamwe)

Kuinua kwa kesi ni kizuizi cha mwisho cha ulinzi dhidi ya ajali za kupandisha.

•  Inua na Uelee juu: Inua kijenzi kiulaini umbali wa milimita 200–300 kutoka kwa jig ya kuunganisha, na uisimamishe hewani kwa dakika 5 hadi 10.

•  Ukaguzi wa Kina: Kagua kikamilifu: hali ya upakiaji kwenye sehemu za kunyanyua, ugeuzi wa wizi, mgeuko wa jumla na wa karibu wa wanachama, uthabiti wa kreni, makazi ya chini chini ya vichochezi, na kuingiliwa au kuteswa vyovyote kwenye jig.

•  Kupunguza Hali Isiyo ya Kawaida Mara Moja: Iwapo kelele yoyote isiyo ya kawaida, upotovu wa muundo, au makazi mengi ya ardhini yatazingatiwa, rudisha kijenzi hicho kwenye jig mara moja. Upandishaji rasmi unaweza kuendelea tu baada ya hatua za urekebishaji kuidhinishwa.

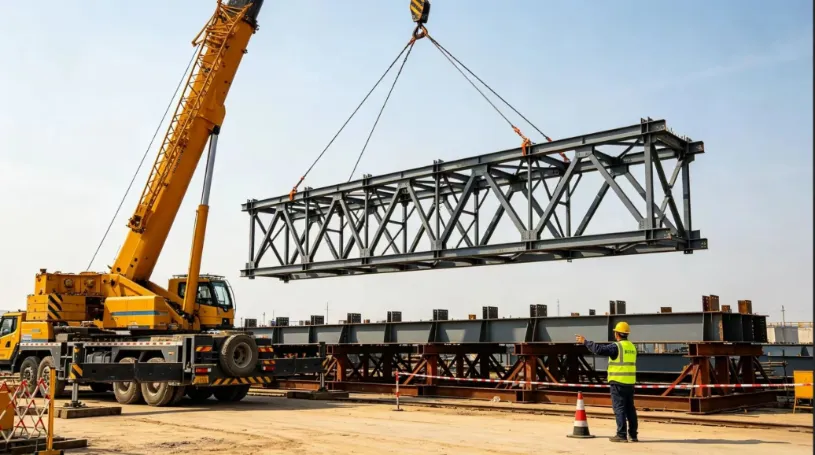

7. Kuinua Mkusanyiko Kamili, Kuweka Nafasi, na Ulinzi wa Muda

•  Uwekaji Matangazo Uliounganishwa wa Mtu Mmoja: Uendeshaji lazima uelekezwe na kamanda mmoja aliyeteuliwa kwa kutumia mawimbi sanifu ya mkono na amri za sauti. Uendeshaji wa ishara wa watu wengi na wenye machafuko ni marufuku kabisa.

•  Mienendo ya Crane Laini: Kuinua juu, kuteleza (kubembea), na kuteleza (boom derricking) lazima kusalie kuwa laini na polepole kote. Epuka kuacha ghafla, zamu kali, au mizigo ya mshtuko. Wafanyakazi wa chini lazima watumie mistari ya lebo (kamba za mwongozo) ili kuleta uelekeo wa kijenzi na kuzuia mgongano na miundo iliyopo.

•  Kuweka na Usaidizi wa Muda wa Hapo Hapo: Ukishaketi kwenye vifaa vya kuhimili vya kudumu, rekebisha kwa usahihi mihimili ya gridi ya taifa, mwinuko na ubonyezaji wima. Sakinisha mara moja struts za msaada wa muda na kaza nyaya za watu.

• Mstari Mwekundu wa Msingi wa Usalama: Usiwahi kutoa ndoano ya kreni hadimuundo wa chumahuunda mfumo wa kimuundo thabiti, unaojitegemea.

8. Uunganisho wa Kudumu na Kazi za Kumaliza

•  Uboliti wa Nguvu ya Juu Kwanza: Tanguliza ufungaji wa bolt wa nguvu ya juu. Fuata kwa ukamilifu mlolongo wa uimarishaji wa hatua mbili: "Kuimarisha Awali → Kuimarisha Torque ya Mwisho". Weka alama kwa kila boli kwa uwazi baada ya kukaza mara ya mwisho ili kuzuia boliti zilizokosekana, kulegea au zenye toko nyingi.

•  Uchomeleaji wa Viungo Kwenye Tovuti: Tekeleza uchomeleaji wa kitako na viunzi kwenye safu za pasi nyingi, na ufanye majaribio yasiyoharibu (NDT) mara tu yatakapokamilika.

•  Upimaji Upya wa Kimuundo kwa Jumla: Pima upya vipimo vyote vya jumla, miinuko na thamani za mkengeuko. Baada ya kuthibitishwa kuwa inatii, vunja kwa usalama gia ya kuinua, vifaa vya kuhimili vya muda na jig ya kuunganisha ardhini.

•  Urekebishaji wa Mipako na Ukabidhi: Gusa mipako yote ya kuzuia kutu na isiyoshika moto katika maeneo yote yaliyoathirika ili kukamilisha usakinishaji.

III. Tahadhari Muhimu Kwenye Tovuti (Mitego Muhimu ya Kuepuka)

1. Pointi za Kudhibiti Ubora wa Mkutano

•  Solid Jig Foundation: Ardhi iliyo chini ya jig ya kukusanyika lazima iwe thabiti, iliyoshikana na usawa. Kazi ya mkutano ni marufuku madhubuti kwenye udongo laini au ardhi iliyojaa maji wakati wa hali ya hewa ya mvua ili kuzuia makazi ya kutofautiana.

•  Udhibiti Mkali wa Pre-camber: Weka kwa usahihi pre-camber (curve ya juu ya kukusudia) kwa washiriki wa kundi kubwa kulingana na thamani za muundo. Angalia vipimo mara mbili kabla na baada ya kuunganisha ili kuzuia kushuka chini baada ya kusimamishwa.

• Vizuizi Vikali vya Hali ya Hewa: Simamisha mara moja kulehemu hewani wakati wa upepo mkali, mvua, theluji au halijoto ya kuganda. Hakikisha nyuso za chuma zenye unyevunyevu zimekaushwa vizuri kwa tochi za kupasha joto kabla ya kuanza tena kulehemu.

• Linda Nyuso za Misuguano ya Bolt yenye Nguvu ya Juu: Linda kabisa sehemu za msuguano wa bolt. Kusaga, uchafuzi wa mafuta, au kuchoma spatter ya weld ni marufuku kabisa, kuhakikisha kuwa mgawo wa kuteleza unakidhi viwango vya uhandisi.

2. Mistari Nyekundu ya Kuinua kwa Lazima

•  Marufuku ya Hali ya Hewa: Kuinua juu ni marufuku kabisa wakati wa upepo mkali wa Nguvu ya 6 na zaidi (kasi ya upepo ≥ 10.8 m/s), ukungu mzito, mvua kubwa, au wakati mwanga wa usiku hautoshi.

•  Usaidizi wa Crane Outrigger: Viwashi vya kreni lazima viungwe kikamilifu na bati nene za kusambaza mizigo kwenye ardhi dhabiti, iliyoidhinishwa ili kuzuia kuchomoka kwa kreni au kurusha ngumi.

•  Eneo Lililotengwa la Usalama Lililobadilika: Weka kizuizi kigumu na uwazi kabisa eneo la kutengwa ndani ya eneo la kufanya kazi la crane. Wafanyikazi ambao hawajaidhinishwa wanazuiliwa kabisa kuingia, kupita, au kukaa katika eneo hilo.

•  Ukaguzi wa Ufungaji wa Kabla ya Shift: Kagua vifaa vyote vya kupandisha, vifaa vya kuchezea na kamba za waya kabla ya kila zamu ya kazi. Badilisha mara moja ikiwa nyuzi za waya zilizovunjika, uchakavu wa kupita kiasi, au kink/ulemavu unazidi mipaka inayokubalika.

3. Hatari za Kawaida na Hatua za Kuzuia

•  Ugeuzi wa Vipengele Kupita Kiasi: Weka muundo wa camber mapema, ongeza viunzi vya kuimarisha kwa muda, fuata mfuatano wa uchomeleaji linganifu na ufanye ukaguzi kamili wa hali ya kuinua.

•  Kupasuka kwa Lugi Kushindwa: Tekeleza muundo maalum wa kuinua mishipi, hakikisha uchomeleaji unaopenya kikamilifu kwa ukaguzi wa 100% wa NDT, na ukataze kabisa sehemu za kuinua za muda ambazo hazijaidhinishwa.

• Utatuzi wa Crane Ground au Kidokezo: Thibitisha na uimarishe ardhi mapema, weka sahani za chuma nzito chini ya vifaa vya kufyatua, na ufuatilie uwekaji ardhi wakati wa lifti ya majaribio.

•  Kukosekana kwa Uthabiti wa Muundo Baada ya Kuwekwa: Sakinisha mara moja nyaya za watu na vifaa vya usaidizi vya muda, ukitekeleza kwa uthabiti kanuni: "Usiwahi kutoa ndoano ya kreni kabla ya muundo kulindwa."

•  Uimarishaji wa Kiwango Chini wa Nguvu ya Juu: Linda kikamilifu sehemu zinazogusana na msuguano, tumia taratibu sanifu za kukaza torati, na kagua na utie alama rangi kila boli moja inapokamilika.

IV. Muhtasari

Mantiki ya msingi ya usimamizi wamkutano wa muundo wa chuma kwenye tovutina kuinua muhimu kunaweza kufupishwa kama: mkusanyiko wa ardhi kwa usahihi, udhibiti wa jig thabiti, hesabu kali ya kuinua, kuinua laini na kwa kasi, na kamwe kuachilia ndoano kabla ya kupata.

Kwa kudhibiti kwa uangalifu nguzo nne muhimu—ubora wa jig, urekebishaji wa kulehemu, hali ya kuinua mizigo, na uthabiti wa muundo wa muda—kasoro nyingi za kawaida za ujenzi na ajali za usalama zinaweza kuzuiwa, kutoa suluhisho salama, la kutegemewa, na la ufanisi kwa uhandisi wa miundo ya chuma cha upana mkubwa.
