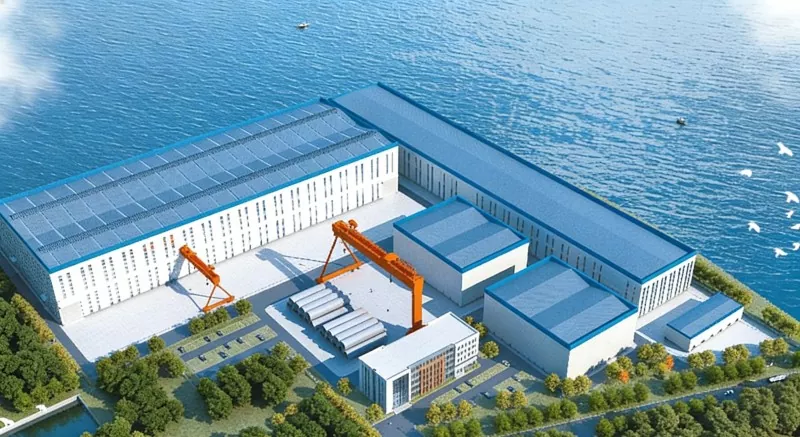

Muundo wa Chuma Kiwanda cha Nguvu za Upepo cha Offshore

Muundo wa chuma majengo ya kiwanda cha nguvu za upepo baharini hurejelea viwanda vizito vya viwanda vilivyoundwa mahsusi kwa utengenezaji wa vifaa vya nguvu za upepo wa pwani. Muundo wao mkuu umetengenezwa kwa chuma, na huwa ziko kwenye bandari za pwani au kizimbani ili kukidhi mahitaji ya uzalishaji, mkusanyiko na usafirishaji wa vifaa vikubwa na vizito.

Kiwanda chetu cha Kichina kimetoa suluhu za muundo wa chuma kwa miradi mingi ya nishati ya upepo wa pwani na ni mojawapo ya wasambazaji wa muundo wa chuma wa hali ya juu nchini China.

Fomu ya muundo

● Muundo wa truss ya chuma kizito: Hii ndiyo fomu ya kawaida ya muundo.

● Fremu nzito ya lango: Inafaa kwa utengenezaji wa jumla au warsha za kusanyiko.

● Miundo ya chuma na miundo ya fremu wavu: Inatumika kwa viwanda vikubwa sana au vya utendakazi maalum.

Upinzani wa kutu na muundo wa upinzani wa upepo

● Mfumo wa ulinzi wa kutu: Kwa kuwa majengo haya ya viwanda yanajengwa karibu na bahari, mazingira yanayozunguka yana unyevu kiasi na kuna hali mbaya zaidi ya hali ya hewa. Matibabu ya uso wa chuma huchukua mfumo mzito wa mipako ya ulinzi wa kutu.

● Ustahimilivu wa upepo: Jengo lenyewe linahitaji kubuniwa kulingana na viwango vya upakiaji wa upepo wa miaka 50 au 100 mara moja katika karne katika maeneo ya pwani ili kuhakikisha usalama wa muundo katika hali mbaya ya hewa.

Vipengele vya muundo wa bidhaa

Muundo kuu

● Kawaida, nguzo za chuma za kimiani hupitishwa. Kwa muundo wa Chuma kiwanda cha kuzalisha nguvu za upepo kutoka pwani chenye urefu mkubwa na tani nzito ya kreni, nguzo za chuma za kimiani zina nguvu zaidi ya kupinda na zinaweza kuhimili uzito wa kreni ya safu.

Mfumo wa boriti ya crane

● Mihimili ya kreni kwa kawaida hutumia mihimili ya I-web iliyo sveshwa ya juu-nguvu, na nguvu ya mavuno mara nyingi hufikia 355Pa au 390Pa.

Mfumo wa usaidizi

● Viunga vya safu wima baina vinaweza kutengenezwa kwa chuma chenye umbo la H, chuma cha pembe na mirija ya mviringo, kwa kawaida katika umbo la X.

● Msaada wa usawa utapangwa juu ya paa ili kuhamisha nguvu ya usawa ya paa.

● Mfumo kawaida hupangwa juu ya nguzo, kwa lengo la kulinda utulivu wa nguvu kati ya muafaka wa chuma.

Muundo wa kiambatisho

● Purlins kwa kawaida hutumia chuma chenye umbo la H chenye masafa ya juu au chuma chenye umbo la C.

● Mihimili ya ukuta mara nyingi ni chuma chenye umbo la H au chuma kikubwa chenye umbo la C, na huunganishwa kwa kuteleza ili kukabiliana na mgeuko wa kando wa muundo mkuu chini ya mzigo wa upepo au athari za halijoto.

Kigezo (Vipimo)

Kesi ya bidhaa

Mradi wa nishati ya upepo wa bahari ya Megawati kubwa wa Lishan, ambao ulishirikiwa kwa pamoja na EIHE Steel Structure, ni mradi mkubwa zaidi wa umeme wa upepo wa baharini wenye usawa wa bei nchini China na nguzo kubwa zaidi ya nishati ya upepo wa pwani kaskazini mwa China. Iko katika eneo la bahari ya kusini ya Jiji la Lishan, Jiji la Weihai, Mkoa wa Shandong. Mradi mzima umegawanywa katika maeneo mawili huru, U1 na U2, yenye uwezo wa kufunga megawati 150 (1.5GW).
